MODUL 100
INFOS:

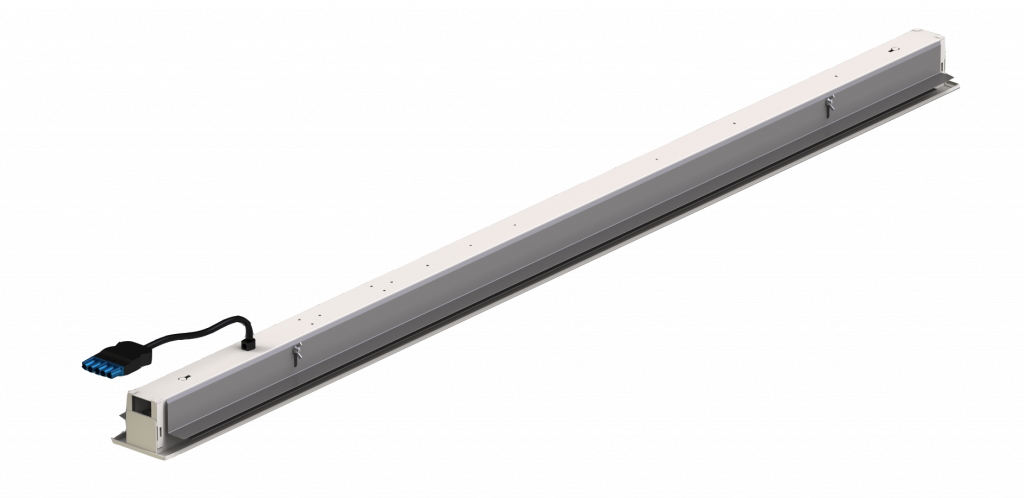

Lineare, direkt strahlende Einbauleuchte für Paneeldeckensysteme (100 mm Modulbreite) und für Deckensysteme mit gesägten Öffnungen (z.B. Trockenbaudecken) in zwei Systemlängen (1180 mm (1196 mm) und 1480 (1496 mm). Als Einzelleuchte und als Lichtband montierbar (siehe Zubehör).
1-lampig mit standardisierten LOP6 Leuchtmitteln L120W5 bzw. L150W5 (ZHAGA Book 14) und standardisiertem GR6d Fassungs-Sockel-System (IEC 60061-1) für werkzeuglosen Leuchtmittelwechsel durch den Endnutzer (Push-in & Push-out).
1-lampig direkt strahlend mit LOP6 Leuchtmittel L120W5 80° bis 4000 lm BAP-tauglich gemäß EN 12464-1 (Blendung UGR < 19, Leuchtdichte ≤ 3000 cd/m² ≥ 65°) und LOP6 Leuchtmittel L150W5 80° bis 5500 lm.
Einstellbar über Dipswitch; dimmbar über DALI-2, switchDIM und ready2mains; CLO, DC-Erkennung, Leuchtenanschluss über Stecker GST18-i5 Code 2 pastellblau (EN 61535).
Einbau in verschiedene Deckensysteme mit entsprechenden Befestigungssätzen.
Technische Daten:
| Bezeichnung | Datenblatt | Abmessungen (mm) | Ein-/ Zweilampig | Leistung (W) | Abstrahlwinkel (°) | Lichtfarbe (K) | Photometrische Daten |
|---|---|---|---|---|---|---|
| MODUL 100 L1200 | 1180 x 84 x 67 mm | 1-lampig | 18 - 37 W | 60° (UGR<16) 80° (UGR<19) | LOP6-Abhängig | MODUL 100 L1200 |
| MODUL 100 L1500 | 1480 x 84 x 67 mm | 1-lampig | 32 - 51 W | 60° (UGR<16) 80° (UGR<19) | LOP6-Abhängig | MODUL 100 L1500 |
Wattage
1,2 m: 18 – 37 W
1,5 m: 32 – 51 W
Lichtfarbe
LOP6-Abhängig:
3.000 K (CRI80/CRI90)
4.000 K (CRI80/CRI90)
5.000 K (CRI80)
6.500 K (CRI80)
in 60° (UGR<16, CAD-tauglich) und 80° (UGR<19, BAP-tauglich) Abstrahlwinkel
Features
→ als Einzelleuchte und auch als Lichtband montierbar
→ erfüllt die Verordnung 2019/2020/EU für Lichtquellen und Betriebsgeräte vom 05.12.2019 (auch Single Lighting Regulation, SLR) im Hinblick auf deren Austauschbarkeit und Reparierbarkeit idealtypisch
→ werkzeugloser Lampenwechsel ohne Öffnung der Leuchte
→ DALI-2 Betriebsgerät mit switchDIM und ready2mains, DC-Erkennung (Leistung default 15%), programmierbar
