MODUL TOP
als Anbau- und Pendelversion
INFOS:

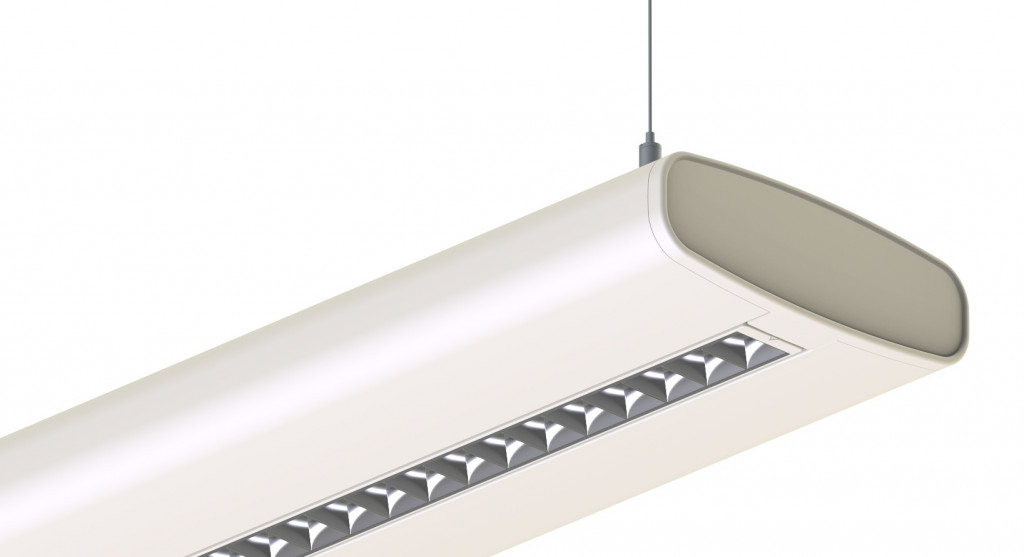

Lineare Anbauleuchte für Deckenmontage (direkt strahlend 1-lampig) und Pendelmontage (zusätzlich indirekt strahlend wahlweise 1- oder 2-lampig) in zwei Systemlängen (1180 mm (1196 mm) und 1480 (1496 mm). Als Einzelleuchte und als Lichtband (mit integrierter 5-poliger Durchgangsverdrahtung) montierbar (siehe Zubehör). Sowohl in Weiß als auch in Schwarz erhältlich.
Mit standardisierten LOP6 Leuchtmitteln L120W5 bzw. L150W5 (ZHAGA Book 14) und standardisiertem GR6d Fassungs-Sockel-System (IEC 60061-1) für werkzeuglosen Leuchtmittelwechsel durch den Endnutzer (Push-in & Push-out).
Direkt strahlend 1-lampig mit LOP6 Leuchtmittel L120W5 80° bis 4000 lm BAP-tauglich gemäß EN 12464-1 (Blendung UGR < 19, Leuchtdichte ≤ 3000 cd/m² ≥ 65°) und LOP6 Leuchtmittel L150W5 80° bis 5500 lm.

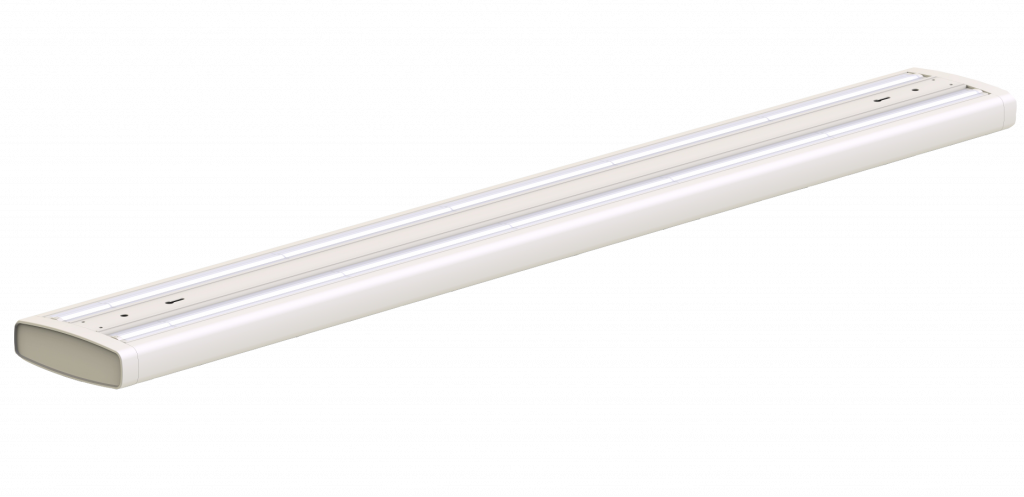

Indirekt strahlend wahlweise 1-lampig mit LOP6 Leuchtmittel L120W5 sowie L150W5 150° bis 5300 lm oder 2-lampig mit L120W5 sowie L150W5 150° bis 10600 lm.
Einstellbar über 2 Dipswitches (direkt/indirekt); dimmbar über DALI-2 (Standard 2 getrennte DALI Adressen für direkt und indirekt, andere Konfiguration auf Anfrage), switchDIM und ready2mains; CLO, DC-Erkennung.
Deckenmontage und Pendelmontage mit entsprechenden Befestigungssätzen.
Technische Daten:
Bezeichnung | Datenblatt | Abmessungen (mm) | Direkte Beleuchtung (W) | Indirekte Beleuchtung (W) | Abstrahlwinkel direkt (°) | Lichtfarbe (K) | Photometrische Daten |
---|---|---|---|---|---|---|
MODUL TOP L1200 | 1180 x 195 x 61 mm | 1-lampig: 18 - 37 W | optional: 1-lampig: 18 - 37 W 2-lampig: 39 - 73 W | 60° (UGR<16) 80° (UGR<19) | LOP6-Abhängig | MODUL TOP L1200 |
MODUL TOP L1500 | 1480 x 195 x 61 mm | 1-lampig: 32 - 51 W | optional: 1-lampig: 18 - 37 W 2-lampig: 36 - 73 W | 60° (UGR<16) 80° (UGR<19) | LOP6-Abhängig | MODUL TOP L1500 |
Wattage
1,2 m: 18 – 37 W direkt
1,5 m: 32 – 51 W direkt
1,2 m & 1,5 m: 18-73W Indirekt (bei Pendelmontage)
Lichtfarbe
LOP6-Abhängig:
3.000 K (CRI80/CRI90)
4.000 K (CRI80/CRI90)
5.000 K (CRI80)
6.500 K (CRI80)
in 60° (UGR<16, CAD-tauglich) und 80° (UGR<19, BAP-tauglich) Abstrahlwinkel
Features
→ als Einzelleuchte und auch als Lichtband montierbar
→ erfüllt die Verordnung 2019/2020/EU für Lichtquellen und Betriebsgeräte vom 05.12.2019 (auch Single Lighting Regulation, SLR) im Hinblick auf deren Austauschbarkeit und Reparierbarkeit idealtypisch
→ werkzeugloser Lampenwechsel ohne Öffnung der Leuchte
→ DALI-2 Betriebsgerät mit switchDIM und ready2mains, DC-Erkennung (Leistung default 15%), programmierbar
